最近收到朋友的詢問，很多客戶都不知道封頭和法蘭的直邊是怎么計算的，接下來小編就為您解答一下這個問題，希望對加工封頭的朋友有所幫助

從原理上來說：

第一點：1:3削邊，降低結構不連續性，減少應力集中。

第二點是：封頭弧段和筒體直段要有“材料”。有材料的意思是，材料只能多，不能少。以切線為界，弧段和直段的計算公式分別是封頭公式和筒體公式。兩個公式的值都保證了，是局部薄膜應力不超標的基礎。注意觀察上圖，在連接處弧段厚度都是增厚的。而在直段處筒體厚度要么不變，要么增厚。
作者曾經對削邊和“材料”進行過plane82單元，軸對稱模型的有限元分析，只要滿足了這兩點。結構的強度就能夠保證。
當然這一點如果采用ASME設計，PVElite的軟件已經對封頭直邊進行了校核。SW6并沒有這方面的校核。當出現特殊情況的，設計者要避免出現錯誤。

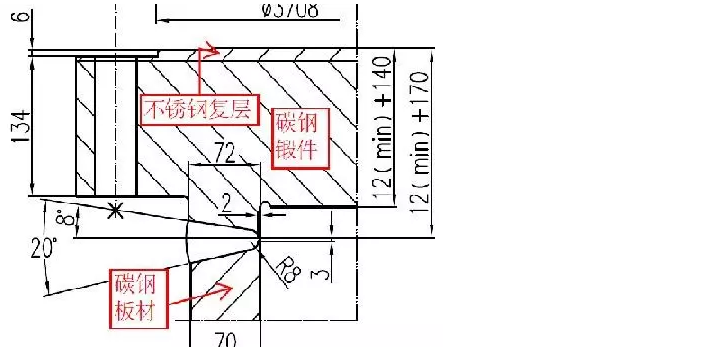

第二點我們?cè)趬毫θ萜鞯墓馨逶O(shè)計中要注意這么一種情況，以下是一個項目中的真實案例：

筒體是碳鋼板材，管板是碳鋼鍛件+不銹鋼復層。由于板材的許用應力較高，鍛件許用應力較低，其凸肩直邊段按照筒體計算公式會比筒體要厚。所以設計時將凸肩的厚度增厚了。
當不銹鋼管板和碳鋼筒體相連的時候，也有這個問題，需要注意復核直邊段強度。
